Drei Schallschutzkabinen für die Metallverarbeitung



Getrennte Arbeitsbereiche für unterschiedliche Bearbeitungsprozesse

Bei der Bearbeitung von Stahl, Edelstahl und Aluminium entstehen Lärm, Schweißrauch, Schleifstaub und Funken. Die Anforderungen an Schallschutz, Absaugung und Filtertechnik unterscheiden sich dabei je nach Werkstoff und Bearbeitungsprozess.

Für dieses Projekt plante und realisierte GEMAtech deshalb drei getrennte Schallschutzkabinen für unterschiedliche Bereiche der Metallbearbeitung. Jede Kabine wurde individuell auf die vorgesehenen Schweiß-, Schleif- und Polierarbeiten abgestimmt.

Ergänzt werden die Schallschutzkabinen durch Zuluftanlagen, Absaughauben, Punktabsaugarme, Absaugwände sowie separat ausgelegte Filteranlagen. So entstand eine abgestimmte Gesamtlösung aus Schallschutz, Absaugung und Arbeitsplatzgestaltung.

Die Ausgangssituation

In der Produktionshalle sollten unterschiedliche Metallbearbeitungsprozesse räumlich voneinander getrennt werden. Neben der Lärmbelastung mussten dabei auch die entstehenden Rauche, Stäube und Funken berücksichtigt werden.

Eine einheitliche Standardlösung war für das Projekt nicht geeignet. Insbesondere die Bearbeitung von Aluminium erforderte einen eigenen Arbeitsbereich mit speziell darauf abgestimmter Absaug- und Filtertechnik.

Die Ziele des Kunden waren:

Trennung der Bearbeitungsbereiche für Stahl, Edelstahl und Aluminium
Reduzierung der Lärmausbreitung in der Produktionshalle
gezielte Erfassung von Schweißrauch und Schleifstaub
Berücksichtigung von Funkenflug
gute Zugänglichkeit der Arbeitsbereiche
bedarfsgerechte Steuerung der Absaugleistung
Integration der Anlagen in die vorhandene Hallenumgebung

Unsere Lösung: Drei individuell geplante Schallschutzkabinen

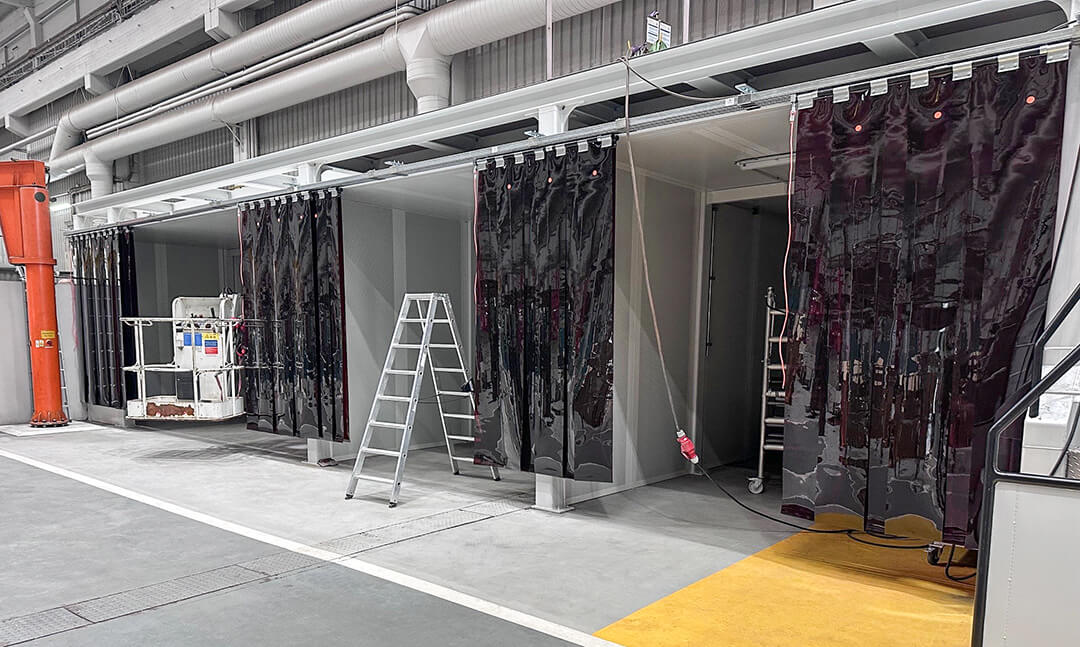

Das Projekt umfasst drei unterschiedlich ausgeführte Arbeitsbereiche. Neben zwei vierseitig geschlossenen Schallschutzkabinen wurde ein dreiseitig geschlossener Bereich zum Schleifen und Polieren umgesetzt.

Die Kabinen bestehen aus selbsttragenden, 100 Millimeter starken Schallschutzpaneelen mit Steinwollkern und spezieller Akustiklochung. Unterschiedliche Zugänge, Zuluftanlagen und Beleuchtungssysteme wurden passend zum jeweiligen Arbeitsbereich vorgesehen.

Interessiert?

Lassen Sie sich jetzt kostenlos und unverbindlich zu Ihrer perfekten Schallschutzlösung beraten. Direkt von unseren Profis!

Jetzt Kontakt aufnehmen

1. Schallschutzkabine für Stahl und Edelstahl

Der größte Arbeitsbereich ist für die Bearbeitung von Stahl und Edelstahl vorgesehen. Die vierseitig geschlossene Schallschutzkabine besitzt Außenmaße von ungefähr 6.210 × 5.000 × 3.000 Millimetern.

Zur Ausstattung gehören:

100 Millimeter starke Schallschutzpaneele
zusätzlicher Stahlbau
Zuluftanlage mit 3.000 m³/h
LED-Beleuchtung mit 500 Lux
verschiebbarer Lamellenvorhang
vorbereitete Aussparungen für Rohrleitungen

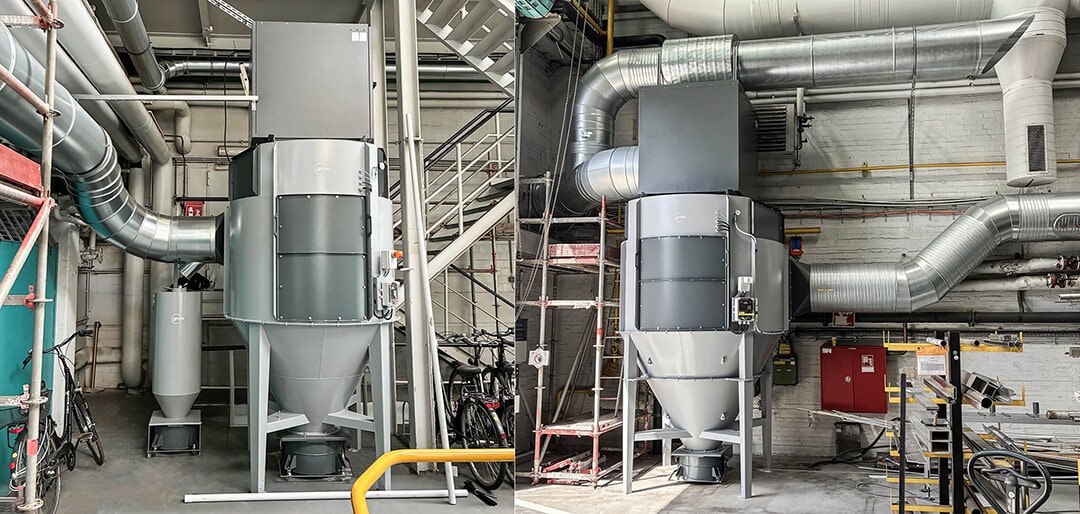

Anbindung an die zentrale Absaug- und Filteranlage

Der breite Lamellenvorhang ermöglicht einen flexiblen Zugang für Werkstücke und Mitarbeitende. Gleichzeitig grenzt die Kabine den Bearbeitungsbereich von der übrigen Produktionshalle ab

2. Schallschutzkabine für Aluminium

Für die Bearbeitung von Aluminium wurde eine separate, vierseitig geschlossene Schallschutzkabine mit Außenmaßen von ungefähr 3.200 × 5.000 × 3.000 Millimetern geplant.

Der Arbeitsbereich verfügt unter anderem über:

selbsttragende Schallschutzpaneele
Zuluftanlage mit 1.500 m³/h
Beleuchtungsanlage für Zone 22
verschiebbaren Lamellenvorhang

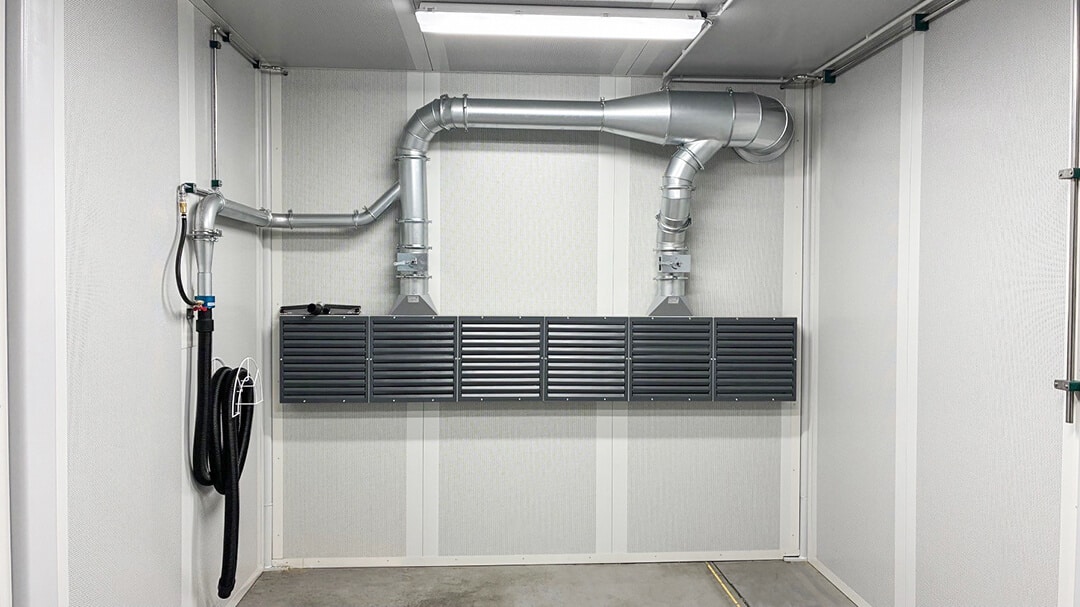

großflächige Absaugwände
separat ausgelegte Filter- und Absauganlage
antistatisches Filtermaterial
explosionsschutztechnisch ausgeführte Komponenten

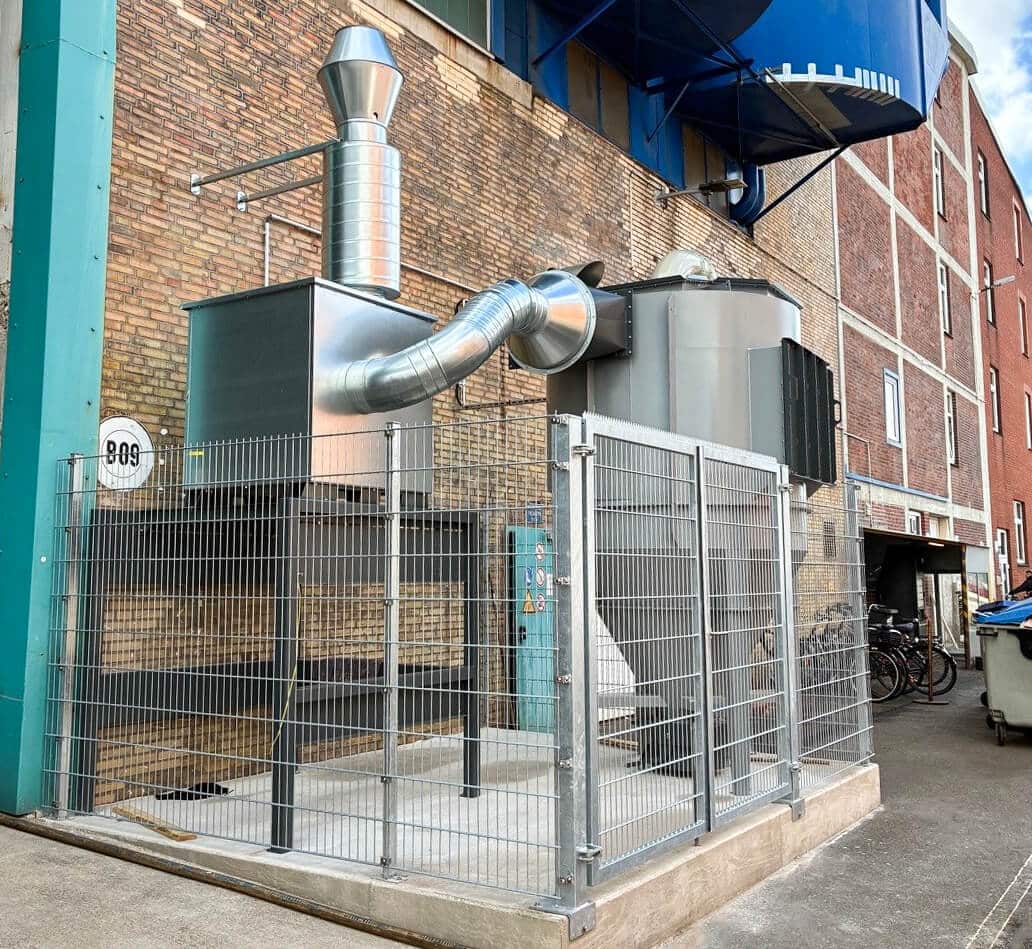

Die Absaugtechnik dieses Bereichs wurde separat von den Stahl- und Edelstahlarbeitsplätzen ausgeführt. Die Filteranlage ist für die Außenaufstellung vorgesehen, während sich der Frequenzumrichter innerhalb der Halle befindet.

3. Schallschutzbereich zum Schleifen und Polieren

Der dritte Bereich dient dem Schleifen und Polieren von Stahl und Edelstahl. Hierfür wurde eine dreiseitig geschlossene Einhausung mit Außenmaßen von ungefähr 2.000 × 2.000 × 2.000 Millimetern vorgesehen.

Die offene Vorderseite ermöglicht einen unkomplizierten Zugang zum Arbeitsplatz. Die schallabsorbierenden Flächen reduzieren gleichzeitig die Ausbreitung der entstehenden Bearbeitungsgeräusche in die umliegende Produktionsumgebung.

Zur Ausstattung gehören:
